硬盘外壳尺寸检测还在用卡尺一个个量？如何实现5秒完成全部测量？

2026/07/10

作者:POMEAS

通过图像测量仪可以将100mm×70mm铝合金硬盘外壳的全部关键尺寸可在5秒内完成测量，相比人工使用千分尺逐个测量的10秒耗时，效率提升一倍，且彻底消除了人为读数误差。

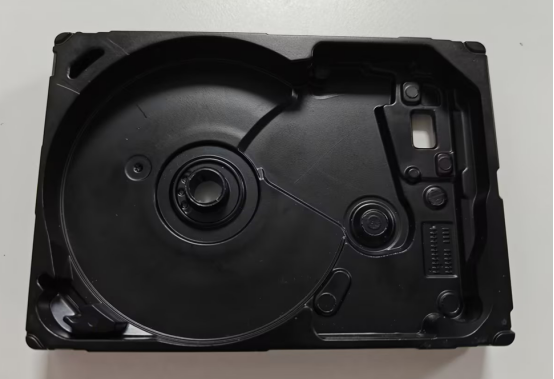

被测物：100mm×70mm硬盘外壳，铝合金材质。

需求背景：

客户为金属制品/五金加工行业企业，主营硬盘外壳等精密五金件的冲压与机加工生产。随着订单量持续增长，客户需要在生产线上对每一批次产品进行尺寸抽检甚至全检，以确保出厂产品符合图纸公差要求。然而，传统的检测方式已难以满足日益增长的产能需求，客户迫切需要引入高精度自动化测量设备来提升检测效率、保障产品质量的一致性。

检测痛点：

客户此前长期使用千分尺对硬盘外壳进行尺寸测量。这种方式存在多重问题：

1、测量效率较低——操作人员需要逐一测量外壳的长度、宽度、孔径等多个尺寸，每件产品耗时约10秒，批量检测时人力成本极高；

2、人为因素导致的误差难以避免，不同操作人员的读数习惯、测量力度差异都会影响结果的准确性；

3、测量数据需要人工记录，不利于质量追溯和统计分析。

硬盘外壳作为精密零部件，其尺寸精度直接影响后续组装质量和产品可靠性，传统测量方式的精度已难以满足日益严苛的质量要求。

解决方案：

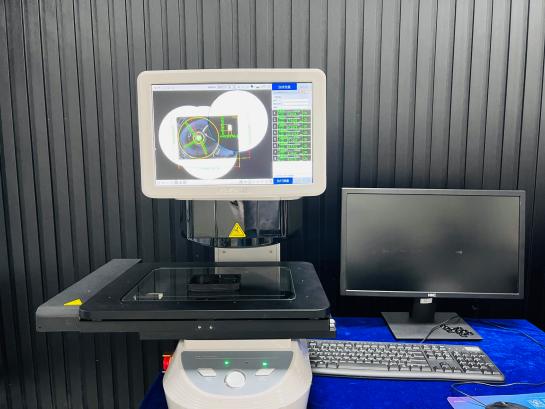

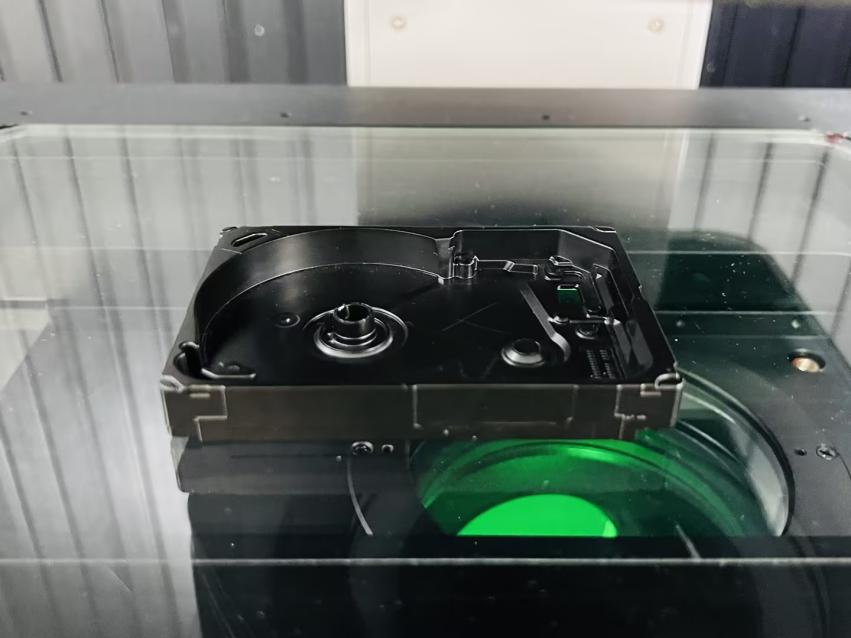

引入一键式影像测量设备（如Image 3 pro）。该设备采用高分辨率光学成像系统与智能图像分析算法，操作人员只需将硬盘外壳随意放置于测量台上，点击“测量”按钮，设备即可自动识别工件轮廓与测量部位，在5秒内完成全部预设尺寸的测量与数据输出。设备支持CAD图纸导入，可自动匹配测量模板，一键生成包含公差判定结果的检测报告。测量速度从人工的10秒/件提升至设备的5秒/件，效率提升100%，且数据记录直观方便，支持实时监控与统计。

方案优势：

1. 测量范围可达300×200×75mm，硬盘外壳可随意放置于测量台上，一键即可完成测量，无需精确定位；

2. 操作简单，按照指示完成编程设定后即可一键测量，操作人员即学即会；

3. 测量速度快，无需治具，无需对测量对象和原点进行定位，从目标物整体的图像上一次性识别所有测量部位后进行测量；

4. 配备高精度光谱传感器，段差与高度尺寸同样可测，实现二维三维一体化测量；

5. 测量准确，自动识别测量部位，每次都能获得统一的测量结果，彻底消除人为误差。

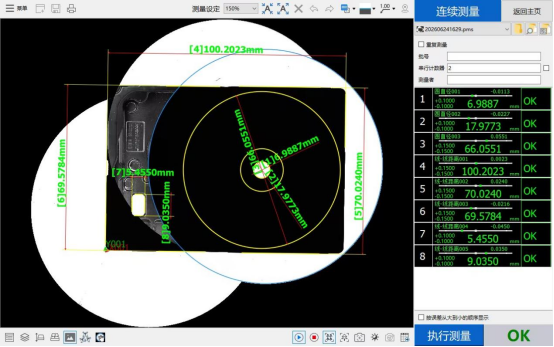

测量效果：
