对于直径3mm的钛合金医用骨钉，在微米级公差要求下，传统人工测量方式已难以满足精度与效率的双重需求。采用在线图像测量技术，可实现高精度、高效率、可追溯的全尺寸自动化检测。

被测物

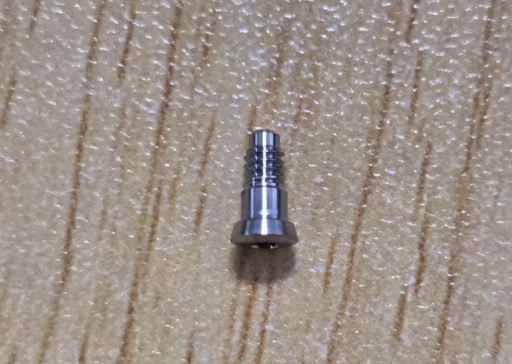

直径3mm的钛合金医用骨钉。钛合金因其优异的生物相容性、高强度和耐腐蚀性，被广泛应用于骨科植入物领域。骨钉表面通常带有精密的螺纹结构，头部、杆部及尾部各有不同的几何参数，属于典型的精密医疗零部件。

需求背景

骨科手术对植入物的尺寸精度要求极为严苛。骨钉的直径、螺纹牙型、螺距、头部角度等关键尺寸，直接影响其在骨骼中的固定强度与长期稳定性。生产企业需要将产品的实际测量数据与客户图纸进行高精度对比，确保每一批次产品的尺寸偏差严格控制在设计公差范围内。在医疗器械行业日趋严格的监管环境下，建立一套高精度、高可靠性的尺寸测量系统，已成为骨钉生产企业的刚性需求。

检测痛点

1. 精度层面，医用骨钉的公差要求往往达到微米级别。传统的人工测量依赖卡尺、千分尺等接触式量具，操作人员的读数误差、手法差异以及量具本身的系统误差，都可能导致测量结果偏离真实值，难以稳定满足微米级精度要求。

2. 效率层面，人工检测速度慢、劳动强度大，在面对大批量生产时极易出现漏检。而在线高速生产环境下，要实现每一个产品的全检，传统方式几乎不可能完成。

3. 材质层面，钛合金表面具有特殊的反光特性，在视觉成像中容易产生高光反射或阴影，导致产品轮廓边缘难以清晰提取，进而造成尺寸拟合误差偏大。

4. 结构层面，骨钉属于典型的多参数异形件，直径、长度、螺纹参数、头部角度等多个尺寸需要同步测量，单一测量手段难以覆盖全部检测项目。

5. 合规层面，医疗器械生产质量管理规范（GMP）要求检测数据真实、完整、可追溯。人工记录方式存在数据易篡改、难追溯的天然缺陷，难以通过GMP合规审查。

解决方案

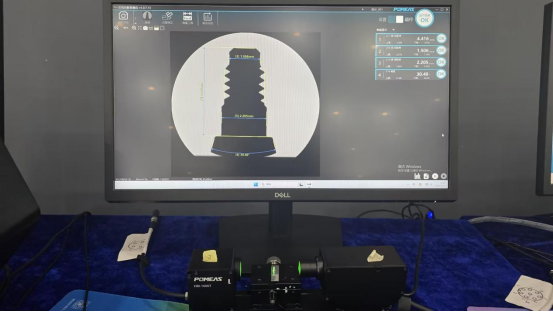

采用在线图像测量仪HM-1006，内置高均匀度平行光源，搭配高倍率远心光学镜头及高帧率工业相机，可清晰还原产品轮廓边缘。设备针对直径6mm以内的产品均可轻松测量，完全覆盖3mm骨钉的检测需求。

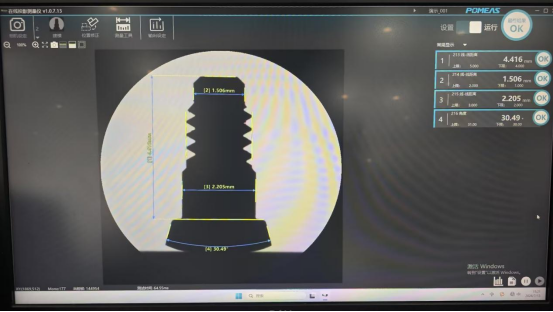

测试时，操作人员只需将骨钉产品放置于设备平台上，通过配套软件编辑测量程序，设定需要检测的尺寸参数（如直径、螺纹间距、头部角度等）。点击采集按钮，系统即可自动完成图像采集、边缘提取、尺寸计算与结果判定，并在屏幕上直观显示各项尺寸数据。相同规格的产品无需重复编程，更换产品后即可快速进行下一轮检测。

方案优势

1. 精度卓越：测量系统具备高精度、高稳定性和优异的重复性，长期运行一致性表现出色，能够稳定满足微米级公差检测要求。

2. 适应性强：设备抗干扰能力强，环境适应性好，能够在复杂的生产工况下保持可靠的测量输出。

3. 高效自动：测量流程自动化程度高，操作简便，大幅减少了人为操作误差，显著提升了在线检测效率，真正实现了高速全检。

4. 数据合规：系统实时生成检测数据，自动存储、不可篡改，满足GMP对质量管控与数据溯源的全部要求。

5. 方案完整：提供软硬件一体化全套方案，品质有保障，运行安全可靠。
