检测需求

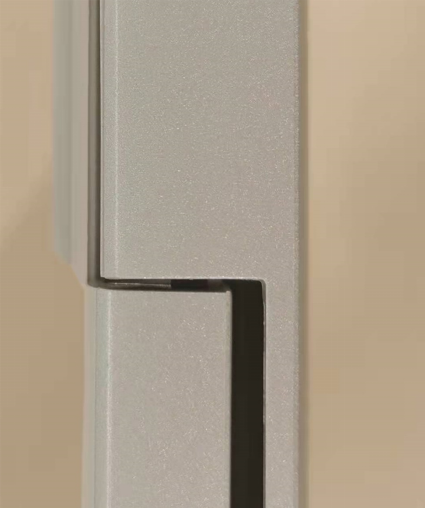

在笔记本生产过程中，侧边缝隙的均匀性以及平面段差的精确控制是影响产品外观质量与整体性能的关键因素。侧边缝隙过大不仅影响美观，还可能影响笔记本的密封性和内部组件的稳定性；而平面段差则可能导致外壳不平整，影响用户的使用体验。因此，对笔记本侧边缝隙及平面段差进行精确检测至关重要。
检测方案

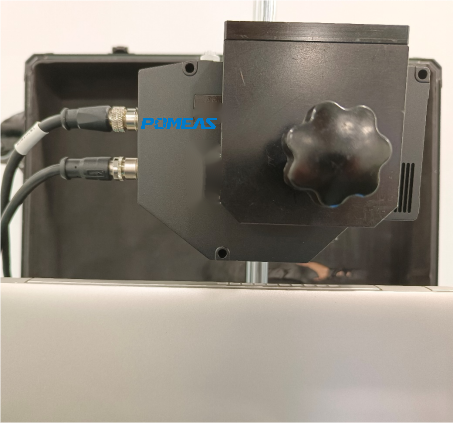

方案采用激光3D轮廓传感器进行检测。将传感器固定在上工位，让产品水平运动通过传感器下方。传感器发射线激光，扫描产品表面，实时提取产品的表面轮廓信息。针对笔记本侧边缝隙及平面段差的特点，在扫描过程中，精确选取缝隙区域以及需要检测平面段差的平面区域，为后续的数据处理提供准确的目标区域。
检测缝隙和平面段差的方法
-

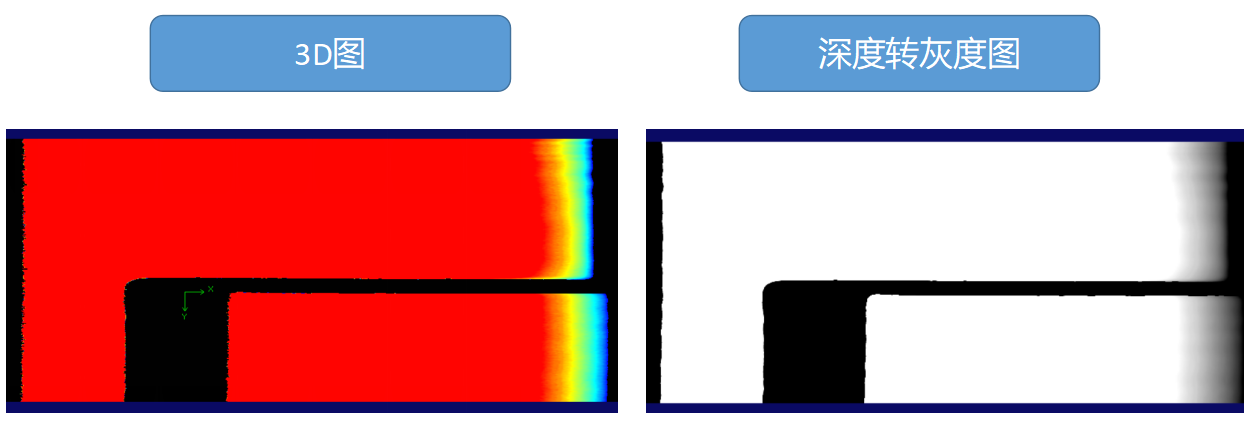

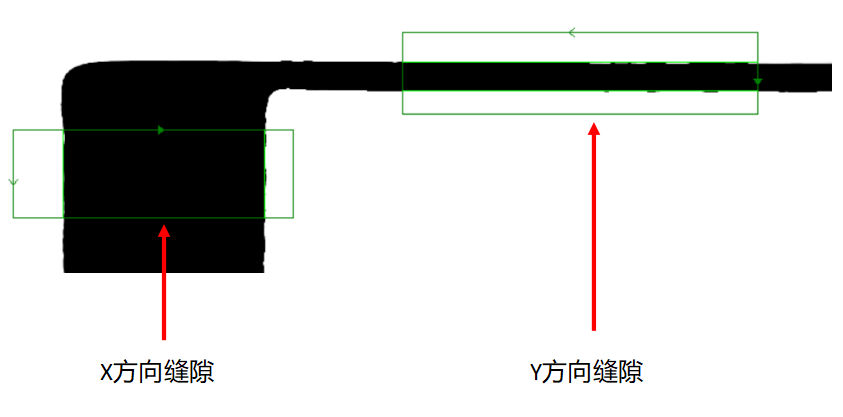

缝隙检测：利用图像处理工具，将传感器获取的深度图转换为灰度图。通过中值处理技术，对灰度图进行优化，有效去除图像中的噪声干扰，使边缘轮廓更加清晰。然后使用程序中的卡尺工具，在优化后的图像上精确计算缝隙的宽度。
-

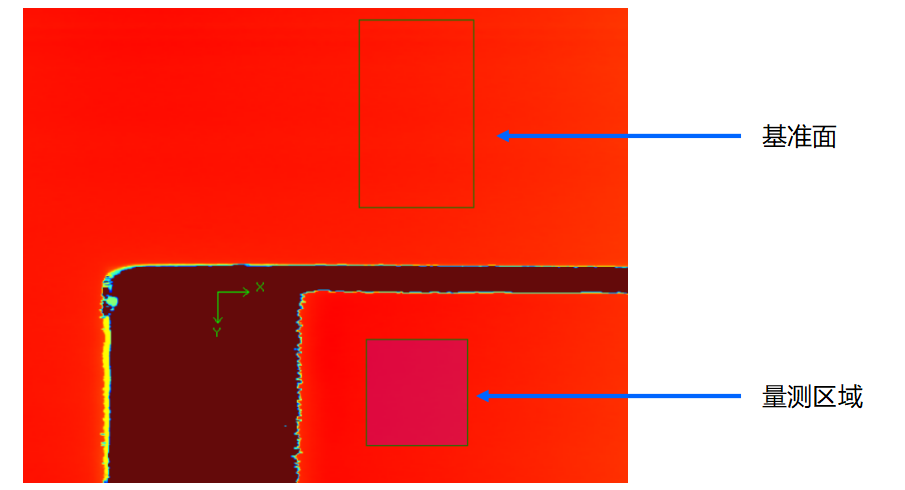

平面段差检测：在选取的平面区域内，采用合适的算法拟合出一个基准面。借助3D高度检测工具，测量该平面区域内各点与基准面的高度差，从而准确计算出平面段差。
数据反馈说明

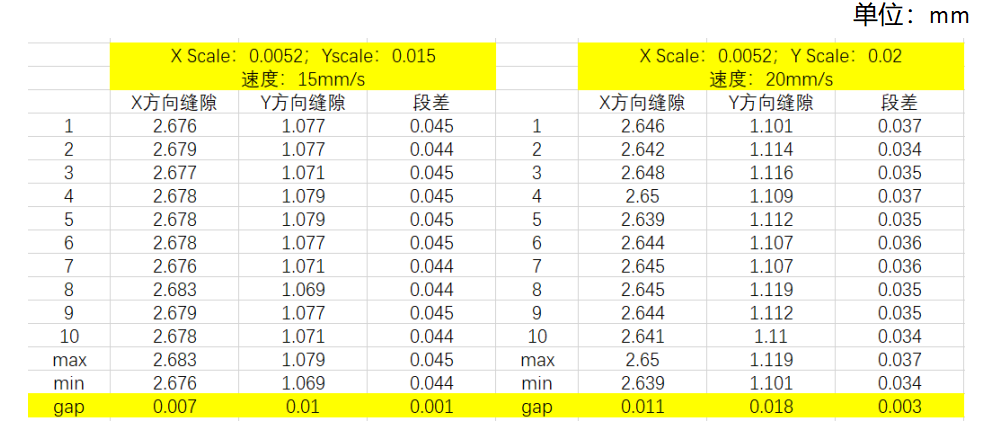

通过进行10次静态测量，对测量数据进行分析得出，该检测方案在缝隙宽度测量方面，重复精度可控制在0.02mm以内；在平面段差测量方面，重复精度能达到0.01mm以内，方案具有极高的测量稳定性和准确性。
检测方案优势
-
高精度测量：线激光轮廓传感器结合先进的图像处理和测量算法，能够实现对笔记本缝隙及平面段差的微米级测量，满足高端笔记本生产对质量控制的严格要求。
-
非接触式检测：传感器与产品之间无需直接接触，避免了传统接触式检测可能对产品造成的划伤或损坏，同时也不会因接触力影响测量结果，保证了检测的客观性和准确性。
-
高效快速：产品水平运动通过传感器下方即可完成扫描检测，检测过程自动化程度高，能够在短时间内完成产品的检测，提高了生产效率。
-
数据可靠性强：通过多次静态测量验证，重复精度高，为生产过程中的质量控制提供了可靠的数据支持，有助于及时发现生产过程中的问题并进行调整。
