项目需求概述

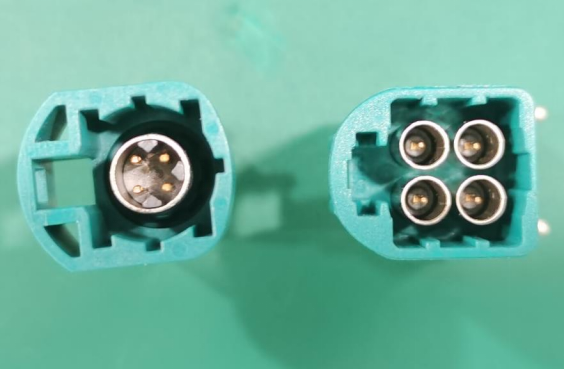

车载插座作为汽车电气系统中的重要组件，其尺寸精度直接影响到连接稳定性与电气性能。检测方案聚焦于车载插座的五个关键尺寸检测：针脚到圆环高度、三角台阶到圆环高度、圆环到塑胶表面高度、圆环半径以及针脚和圆环圆心偏差距离。这些尺寸的精确控制是确保插座质量与可靠性的基石。

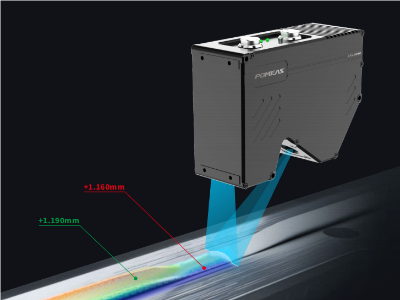

3D线激光轮廓传感器方案说明
1. 相机固定与产品运动：测试时，相机保持静止，车载插座样品以水平匀速通过传感器扫描区域，确保扫描过程的连续性与稳定性。
2. 扫描速度优化：设定扫描速度为25mm/s，平衡了扫描效率与数据采集质量，既保证了足够的采样点数，又避免了因速度过快导致的图像模糊。
3. 产品摆放策略：为减少测量盲区，根据传感器特性与插座形状，优化产品摆放方向，确保所有关键尺寸均处于有效扫描范围内。
4. 机台稳定性要求：鉴于项目对高精度的追求，特别强调机台在测试过程中的稳定性，任何微小的抖动都可能引起高度方向数据的波动，因此需采取有效措施减少振动。
方案难点
1. 复杂表面反射干扰：车载插座表面材质多样，包括金属与塑胶，不同材质的反射率差异大，易导致激光散射或反射信号不稳定，影响测量精度。
2. 微小尺寸高精度要求：针脚与圆环的圆心偏差距离等参数需达到微米级精度，对传感器分辨率与算法处理能力提出极高挑战。
3. 动态扫描同步性：产品以25mm/s匀速运动时，需确保传感器采样频率与运动速度精准匹配，避免图像拉伸或压缩导致的测量误差。

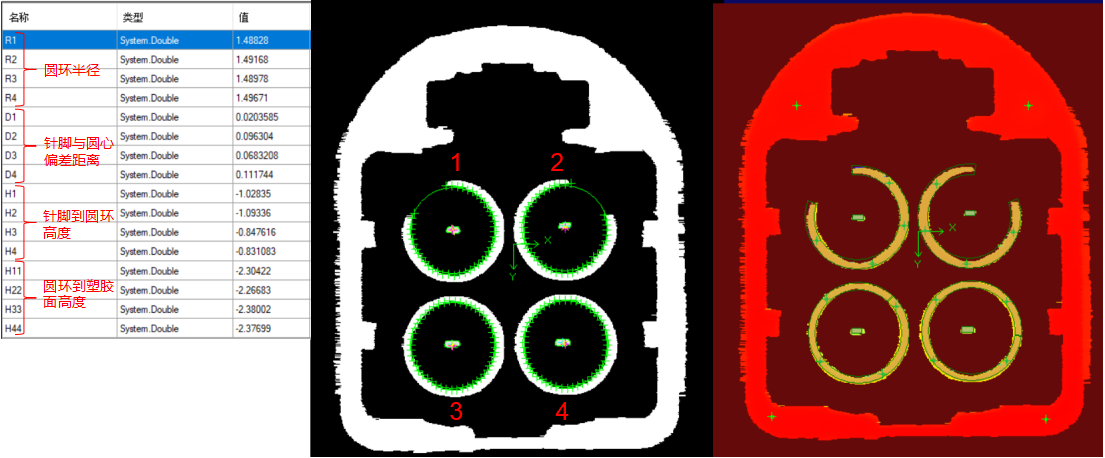

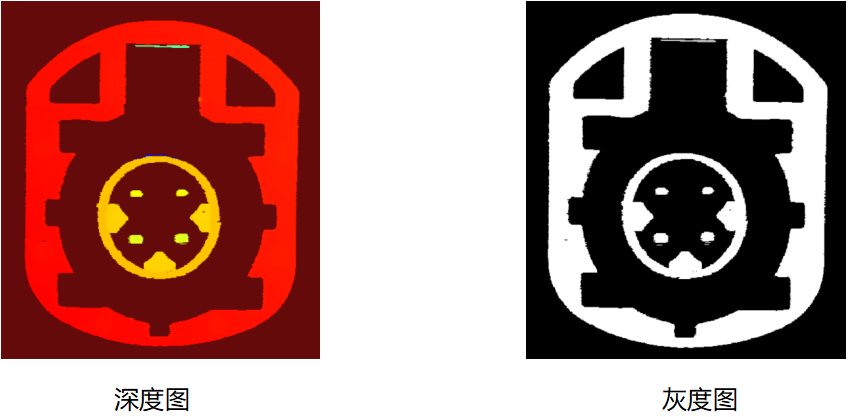

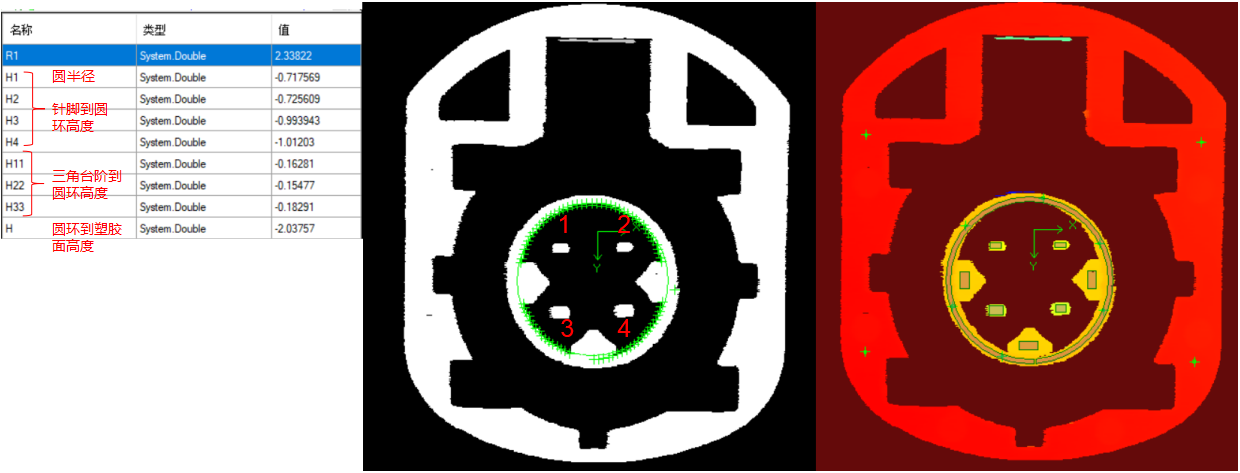

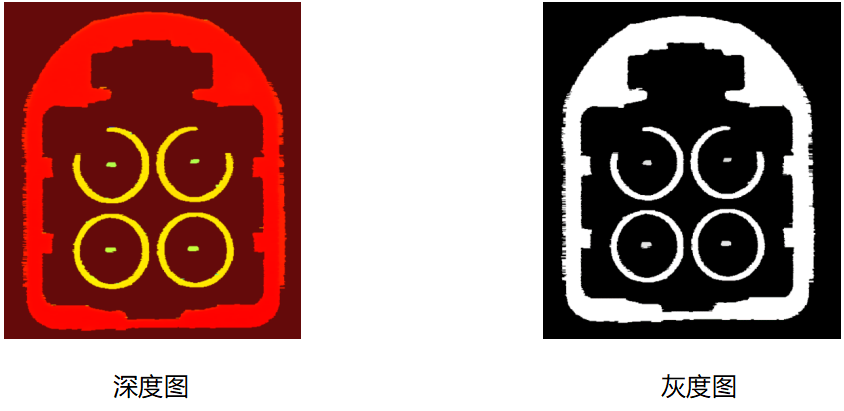

案例展示：
方案优势：
1. 非接触式测量：方案采用非接触式测量方式，避免了传统接触式测量可能带来的物理损伤，保护了车载插座的外观完整性，尤其适用于对表面质量有严格要求的应用场景。
2. 高精度检测：传感器激光线包含1024个密集采样点，提供了极高的空间分辨率，能够精确捕捉细微的尺寸变化，满足车载插座高精度检测的需求。
3. 强大技术服务支持：提供全方位的技术服务，包括现场支持的快捷响应服务，确保在项目实施过程中遇到任何技术难题都能得到及时解决，大大缩短了问题解决周期，提高了检测效率。
