陶瓷基高频射频电路板检测选用哪种变倍镜头？-普密斯

2026/07/06

作者:POMEAS

一、检测背景：

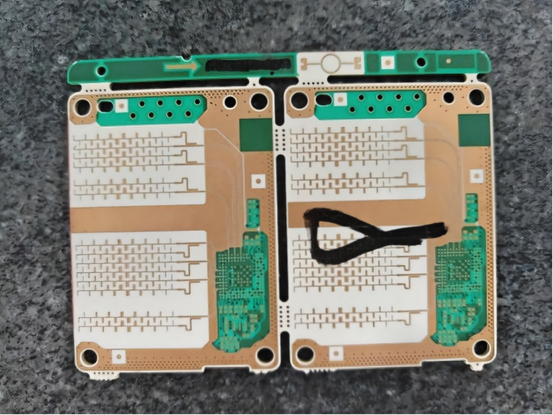

1.被测物：陶瓷基高频射频电路板

2.需求内容：需求高清高精度变倍视觉方案，将电路板金手指区域亮度拍摄清晰，获取金手指边缘及陶瓷基底清晰图像，量测线宽尺寸。

3.检测痛点：金手指上下双层上窄下宽，单边相差约0.005mm，需要在较高倍率下才能区分上下双层金手指边缘。传统变倍镜头视觉倍率达不到所需要的倍率，且清晰度较差。

二、解决方案

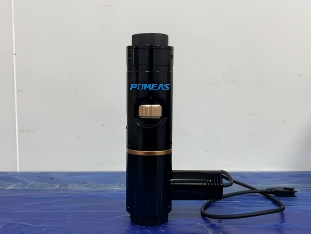

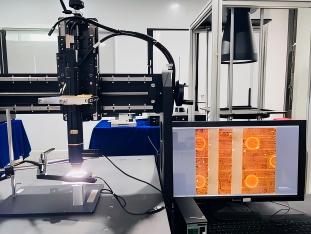

采用500万 2/3英寸彩色相机搭配光学系统63010+14105-K+14620视觉方案，将陶瓷电路板放入镜头测量范围，打开测量demo查看电路板所需要测量的位置即可。

三、方案优势

1.光学变倍范围1.1X~15.2X，倍率高，覆盖范围广；

2.超低畸变设计，⽆需畸变校正即可获得⾼精度数据；

3.完全⽀持2 /3 英⼨靶⾯，成像画⾯均匀性⾼；

4.拥有绝对零位控制技术，确保复位回零倍率⼀致性；

5.产品精准调校，确保每⽀出货镜头具有最佳性能。

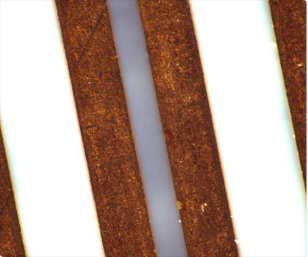

四、应用效果

1.一机两用，效率提升 40%+

不用更换镜头，本方案镜头可配置导航模块。先大视野全局扫查整板金手指位置，再高倍做精密尺寸 + 缺陷复检，相比定焦镜头频繁换镜头、反复标定，单件检测时长从 30s 压缩至 5~8s，适合在线批量检测、二次元闪测工位。

2.PCB 轻微形变兼容好

优化景深设计，PCB 轻微翘曲、金手指电镀高低差≤0.2mm 时，整段引脚边缘依然清晰，不会出现局部模糊导致寻边失败，适配 FPC、柔性板金手指测量场景。安装兼容性强
