借助6500万像素全局快门相机、无限远光学镜头与平行背光照明系统，即便直径只有0.025mm的微孔，也能获得边缘锐利、对比度极高的图像，从而实现亚微米级精确定位。

一、被测物

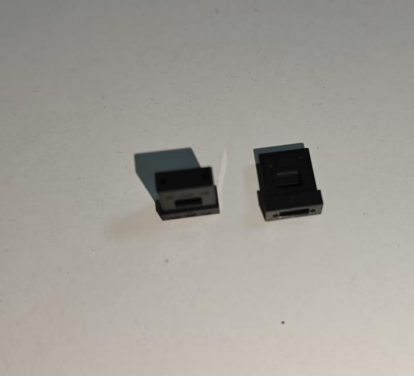

塑胶光纤插件，外形尺寸为7mm×3mm。插件上设计有精密插孔，孔径约0.025mm，用于与直径0.02mm的光纤对插组装。

二、需求背景

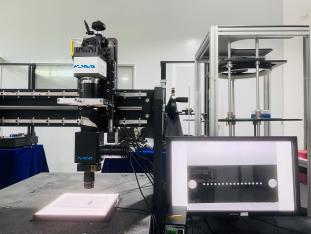

终端客户为光纤产品生产厂家，而直接提出检测需求的是一家光纤产品生产设备制造商。该设备商正在开发新一代自动光纤组装设备，设备需要将光纤线精确插入插件的微孔中。视觉系统必须负责高精度定位，引导运动机构完成对位和插入，整个过程的定位精度要求达到1μm以内。

三、检测痛点

插孔直径0.025mm与光纤直径0.02mm的尺寸极度微小，两者间隙极小。要在自动化产线上获取足够清晰的孔位和光纤末端图像，面临三个突出困难。

第一，普通工业相机像元大、分辨率低，无法解析如此微小的特征，孔的边缘往往模糊成一团，导致定位重复性远达不到1μm。

第二，常规面光源或环形光照明会引入漫反射和边界效应，造成边缘发虚、孔径测量失真，机器视觉算法难以给出稳定的孔中心坐标。

第三，组装设备空间紧凑，要求光学系统在较小的工作距离下仍能保持均匀照明和高对比度，这对镜头和光源的配合提出了更苛刻的要求。

设备商在尝试多套常规方案后，始终无法可靠地完成亚微米级定位，良率和节拍都受到严重影响。

四、解决方案

1.工业相机：采用6500万相机，GMAX3265全局快门CMOS传感器，像元尺寸3.2μm，分辨率达9344×7000，可清晰捕捉微米级微小缺陷。支持万兆网高速传输，保证图像质量同时稳定帧率

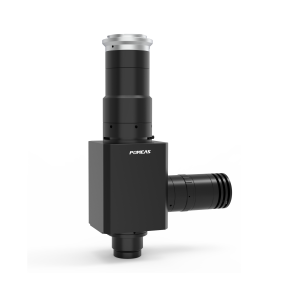

2.光学镜头：M58接口高清镜头采用无限远光学设计，最大兼容2''，兼容各主流品牌平场消色差长工作距离物镜，专业同轴光路设计,照明均匀、图像清晰、对比度高;

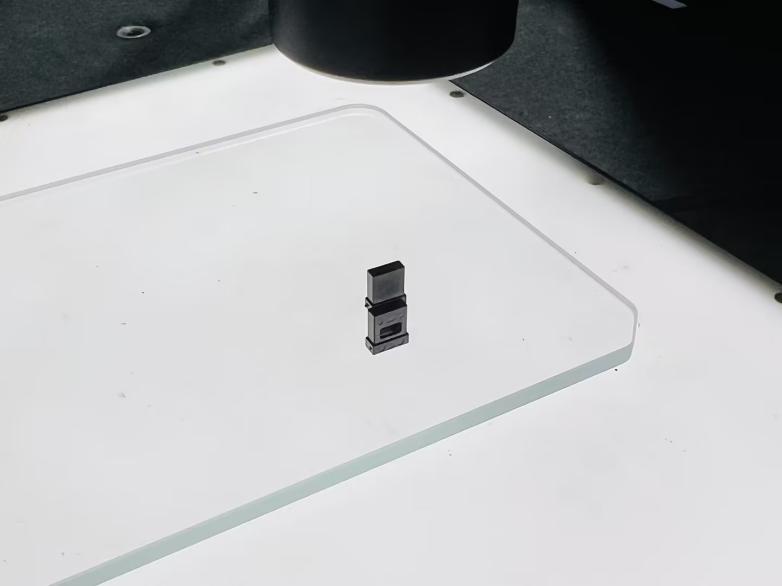

3.视觉光源：平面平行光源专为背光照明设计，平行半角小于0.1°，有效区域光均匀性超90%；可大幅提升被测物体边缘轮廓对比度，消除边界效应,适配高精度成像需求。

五、方案优势

1.高分辨率和低像元尺寸的组合，使物方分辨率轻松突破1μm/像素。在7mm视场下，单像素对应尺寸已小于1μm，为1μm级定位精度提供了扎实的硬件基础。

2.全局快门避免了物体移动或机构振动带来的果冻效应，保证每一帧图像都不扭曲，利于高精度边缘提取。再次，无限远光学设计搭配平场消色差物镜，从视场中心到边缘都保持了高分辨率和低畸变，消除了边缘模糊对孔定位的干扰。

3.平行背光源以小于0.1°的发散角提供均匀照明，使微孔边缘的灰度跃迁极窄，亚像素边缘提取的重复性显著提高，边界效应不再成为检测瓶颈。

整套方案成功实现了对0.025mm插孔的稳定清晰成像和精准对位。

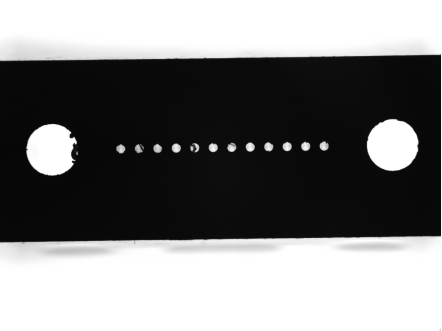

六、方案成像展示
